Unità di taglio per tubi in plastica

Tutte le macchine Primac sono realizzate su richiesta del cliente per allinearsi alle diverse tipologie di estrusi in plastica. Per questo motivo i nostri dispositivi sono in grado di lavorare tubi in PVC, PE, PP e LDPE, corrugati e lisci, a parete singola o doppia.

Ogni unità è compatibile con il funzionamento automatico in linea, compresa la sincronizzazione elettronica con la linea.

Tipologie di dispositivi di taglio

Vantaggi

Caratteristiche tecniche

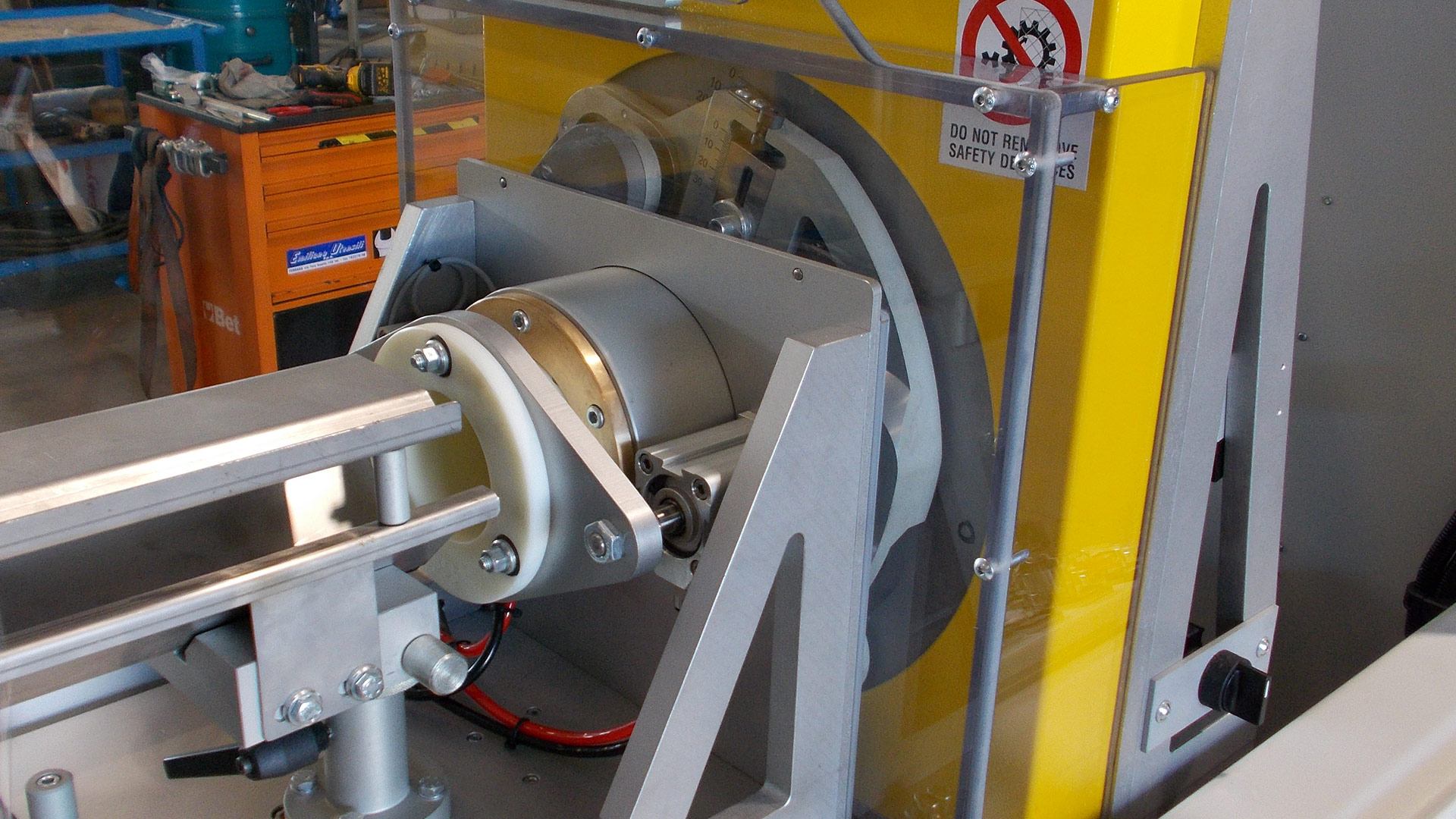

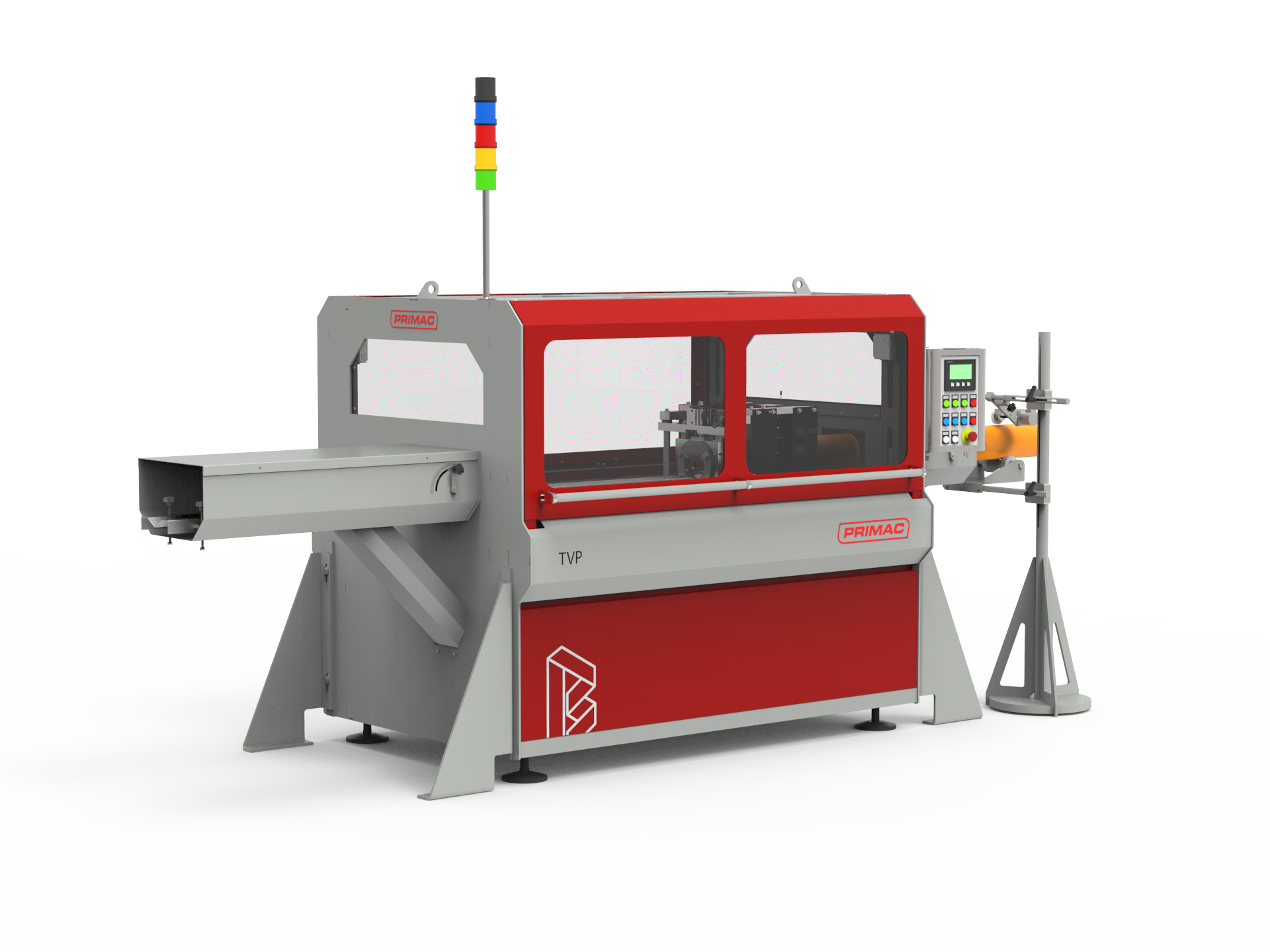

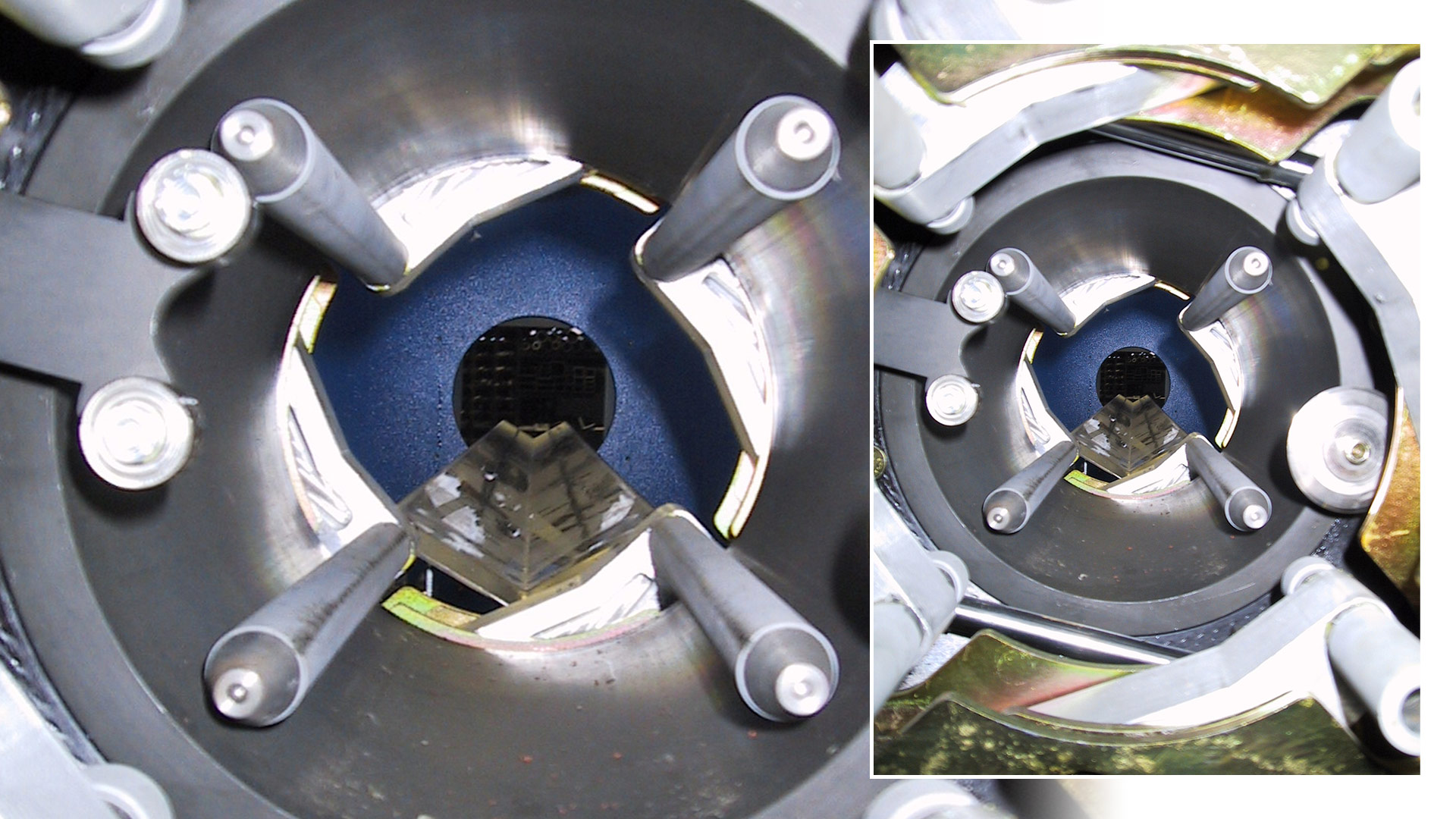

TVP Taglierine Planetarie Veloci

La famiglia delle taglierine TVP comprende taglierine TVP per tubi lisci e taglierine TVP-C per tubi corrugati. La gamma di taglierine planetarie con taglio orbitale è in grado di processare tubi in PVC – PP di svariati diametri fino a 200 mm corrugato.

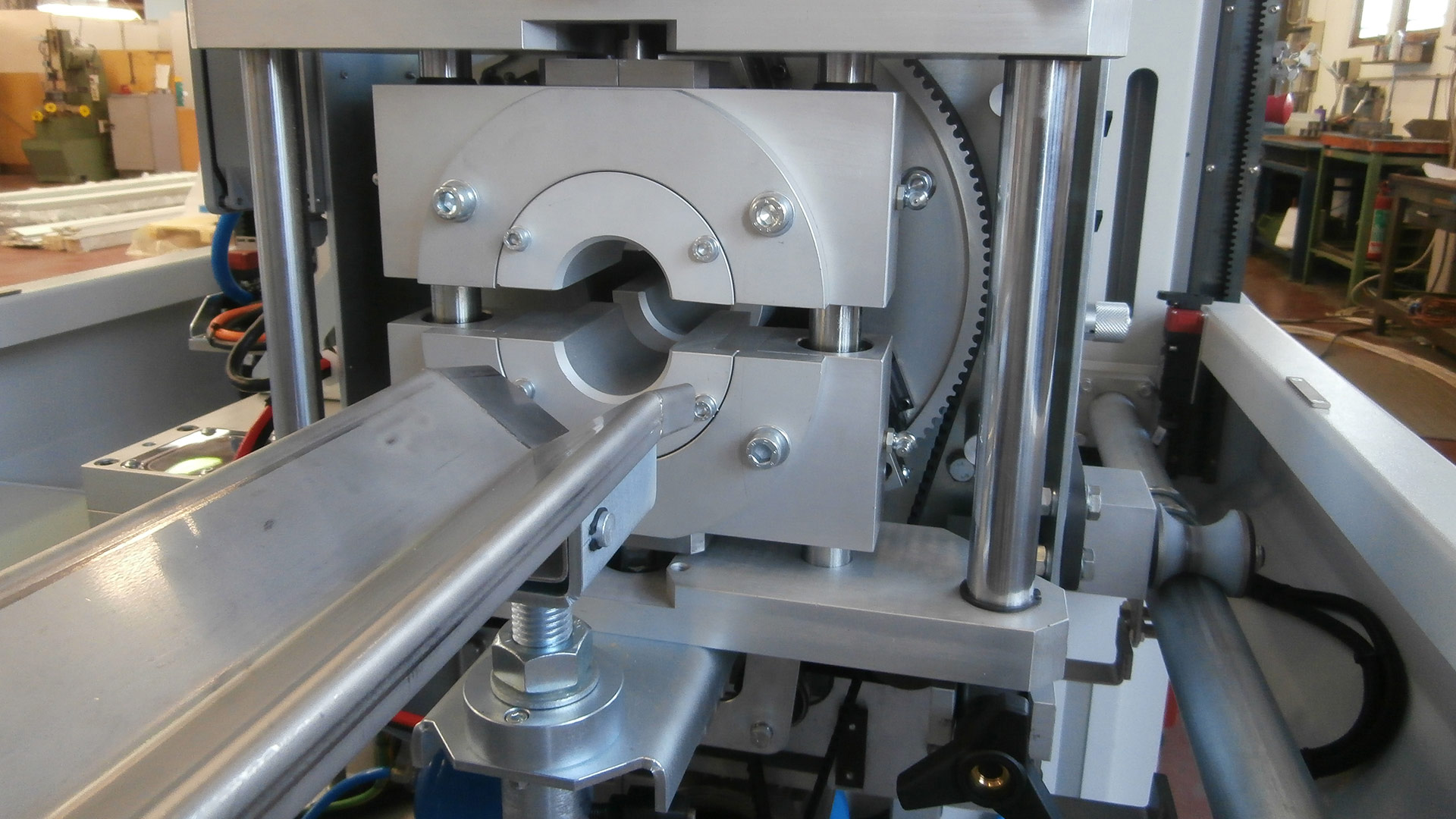

Il gruppo di taglio segue il tubo alla velocità di estrusione, comandato da un cilindro pneumatico o da motore brushless. Il taglio è eseguito da una lama che ruota sulla circonferenza del tubo, senza asportazione di materiale, quindi il taglio risulta pulito senza bave, senza sfridi e senza rumore.
Un secondo rullo comprime l’angolo del tubo nella posizione del taglio, evitando così uno spigolo tagliente nella posizione tagliata. La velocità di rotazione del rotore di taglio è gestita da un’apparecchiatura elettronica, che ne controlla i giri di rotazione e la velocità di taglio.

La taglierina è dotata di una guida in acciaio inox all’uscita del taglio per guidare gli spezzoni di tubo tagliato.

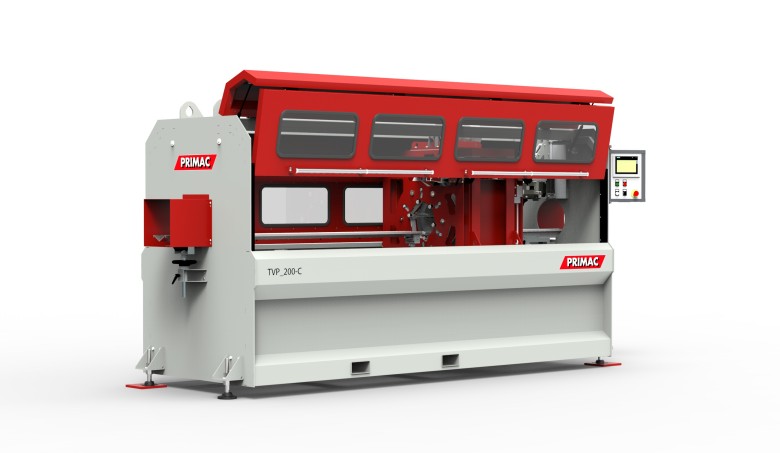

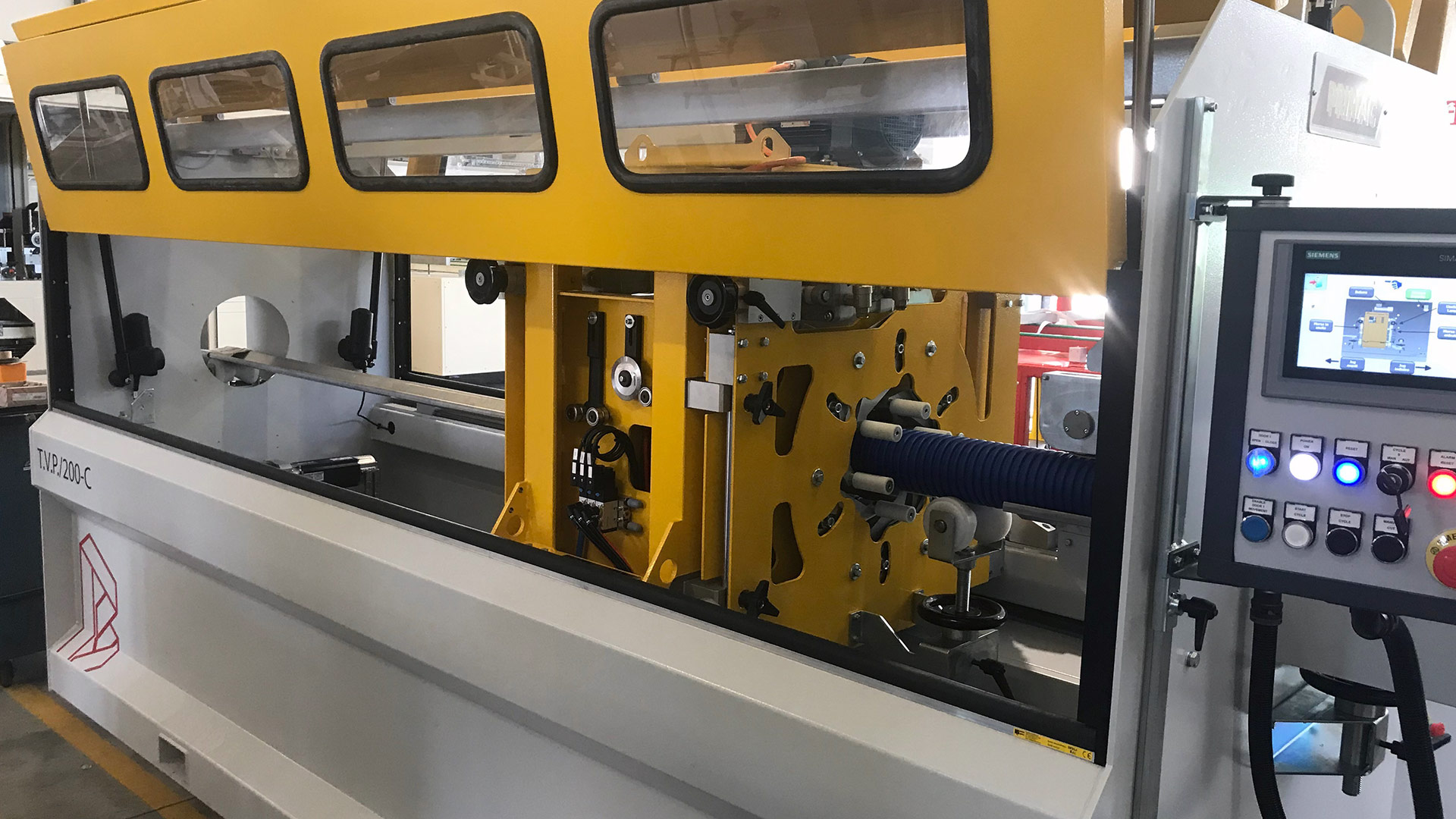

TVP-C

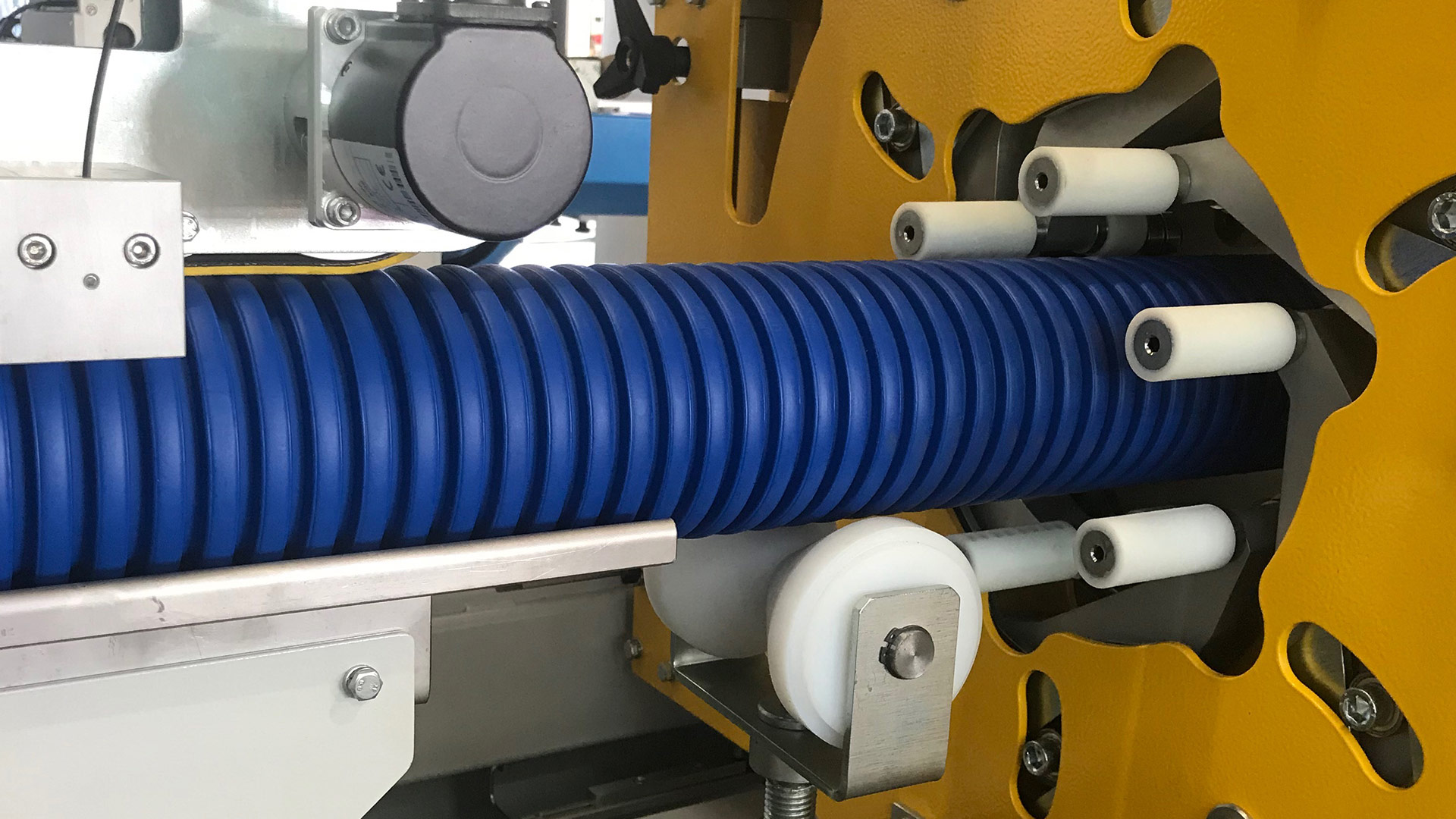

TVP-C è una taglierina planetaria rapida solo per tubi corrugati. Ciò che la distingue dalla taglierina TVP è la ricerca in automatico del centro della gola.

TC.TVP/40

Nata come taglierina per tubi di nuova concezione, prende la denominazione tecnica di TC.TVP/40, ovvero taglierina veloce planetaria con traino compattatore incorporato, per il taglio e l’evacuazione di tubi in PP e PE direttamente in linea di estrusione.

Il dispositivo di taglio agisce infatti su prodotti di settore particolari, come il medicale (tubi e cateteri corrugati, estensibili e non, di diverse geometrie) per processi ad alte velocità di diametri e spessori esigui.

Il dispositivo dispone di taglio a coltello rotativo, senza asportazione di materiale, con precisione di taglio di ±1 mm/metro, a velocità di processo elevata (20 m/min).

L’innovativo sistema di taglio è completo di sensori di visione per il rilievo di punti di taglio precisi sul profilo in movimento. Il gruppo di traino, a due coppie di cingoli a velocità indipendente, esegue la fase di compattazione del tubo laddove necessario.

Traini e gruppo di taglio sono gestiti da quattro motori brushless indipendenti, per la massima flessibilità del sistema. Un pannello operatore di ultima generazione permette di selezionare i programmi di produzione tramite ricette di lavoro preimpostate. L’elettronica avanzata di questa nuova macchina, versatile e compatta, consente di controllare i tempi di ciclo, per ottimizzare al massimo il processo produttivo. La macchina si contraddistingue anche per la sua silenziosità e risparmio energetico.

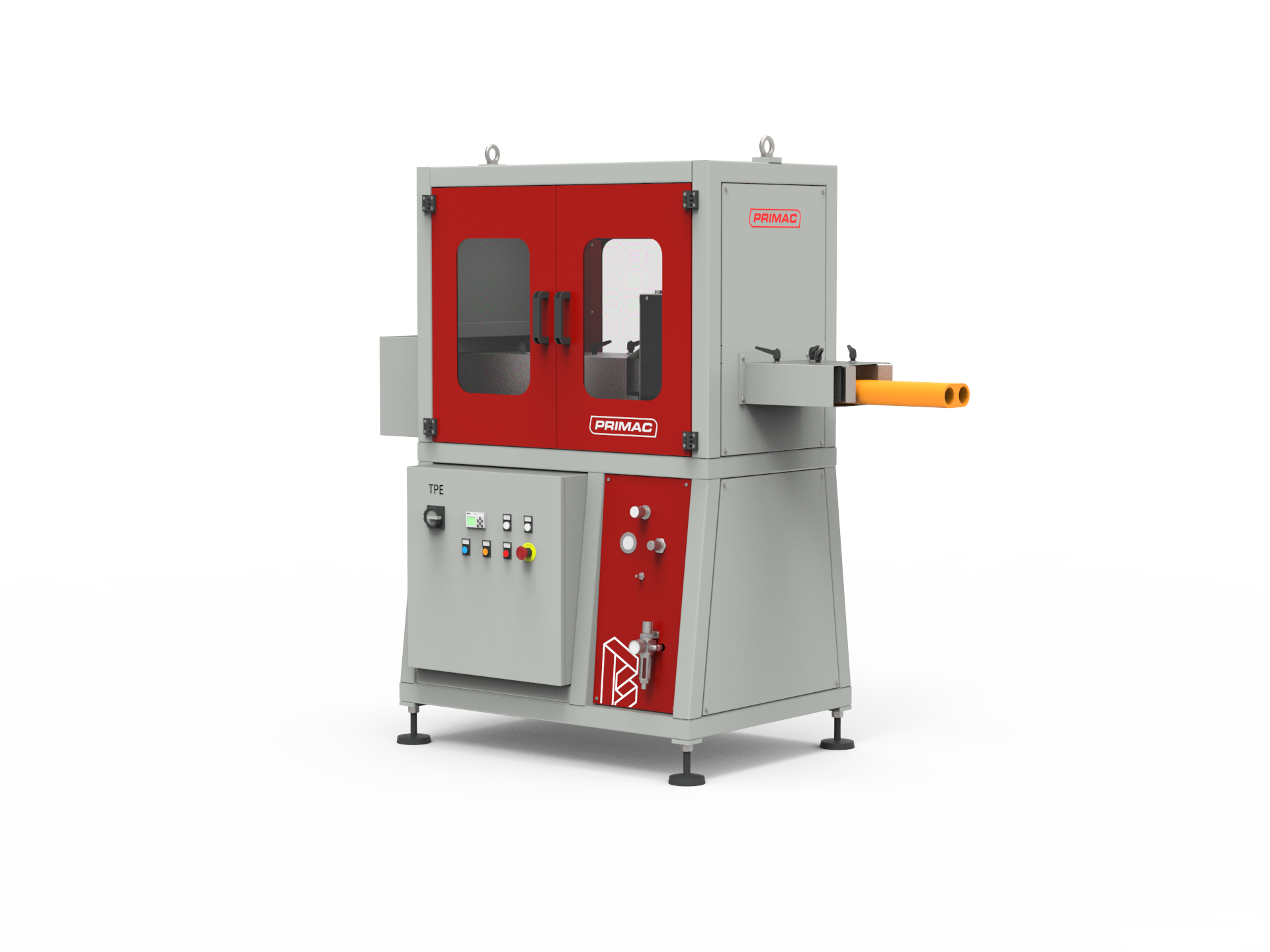

Taglierina a trancetto TPE

Taglierina a coltello per il taglio automatico in linea di tubi in PE-AD, PE-BD e PP e tubo in rame pre-isolato.

Taglierina predisposta per il taglio di tubi e profili con area di taglio variabile, grazie alla semplice sostituzione delle morse di bloccaggio profilo da tagliare.

Il gruppo di taglio è montato su di un carrello scorrevole su guide a ricircolo di sfere per ottenere una linearità di inseguimento veloce del prodotto da tagliare, il carrello è controllato da un cilindro pneumatico, che controlla la lunghezza impostata dei tubi o profili da tagliare e la velocità dell’unità di taglio che è sincronizzata alla velocità del tubo o profilo.

La penetrazione della lama di taglio posizionata sul carrello è regolabile dall’esterno della macchina e comandata da un cilindro idraulico.
