Infilatappi automatico fuori linea per avvolgibili

CAP-CO e CAP-CV

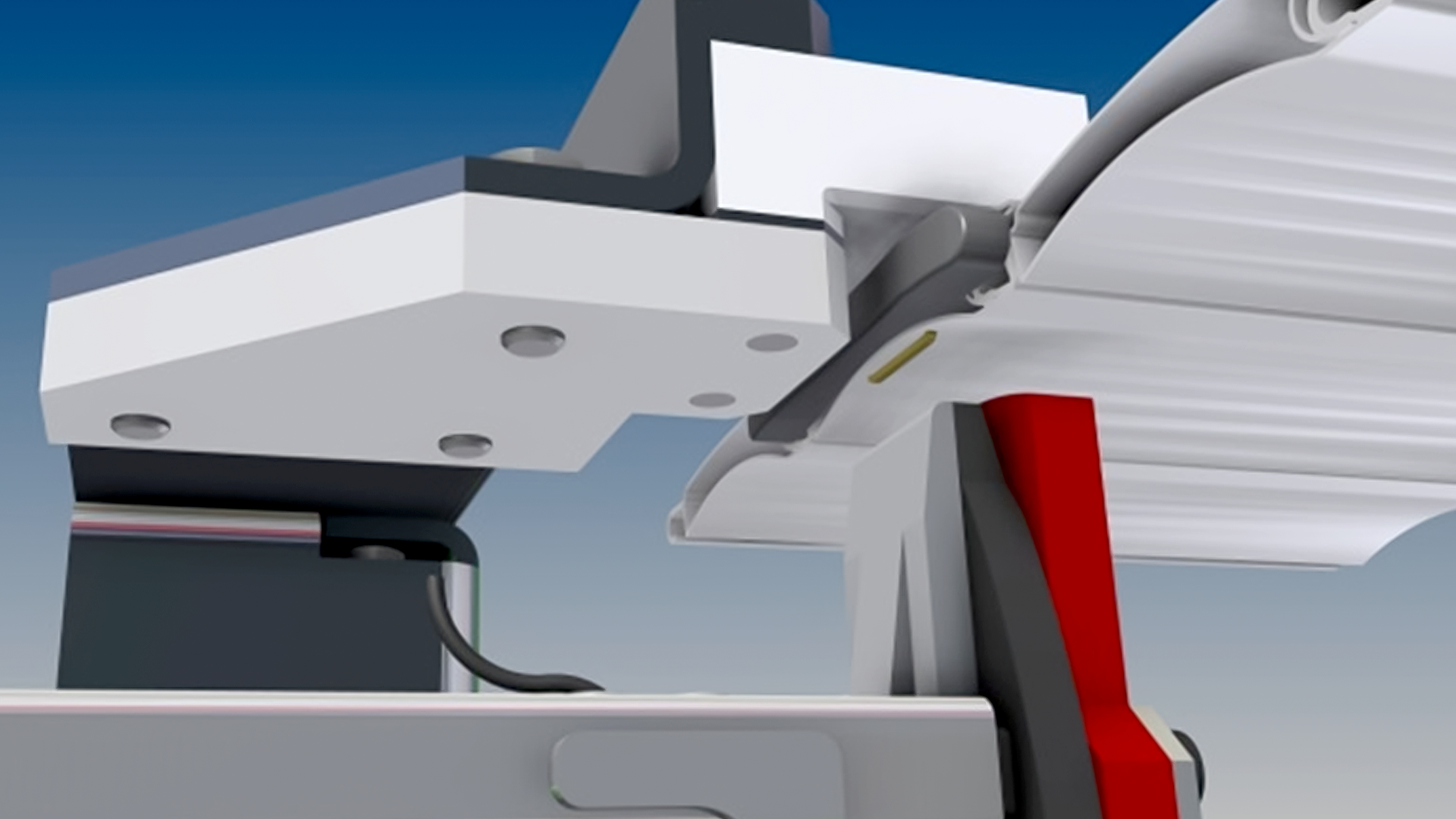

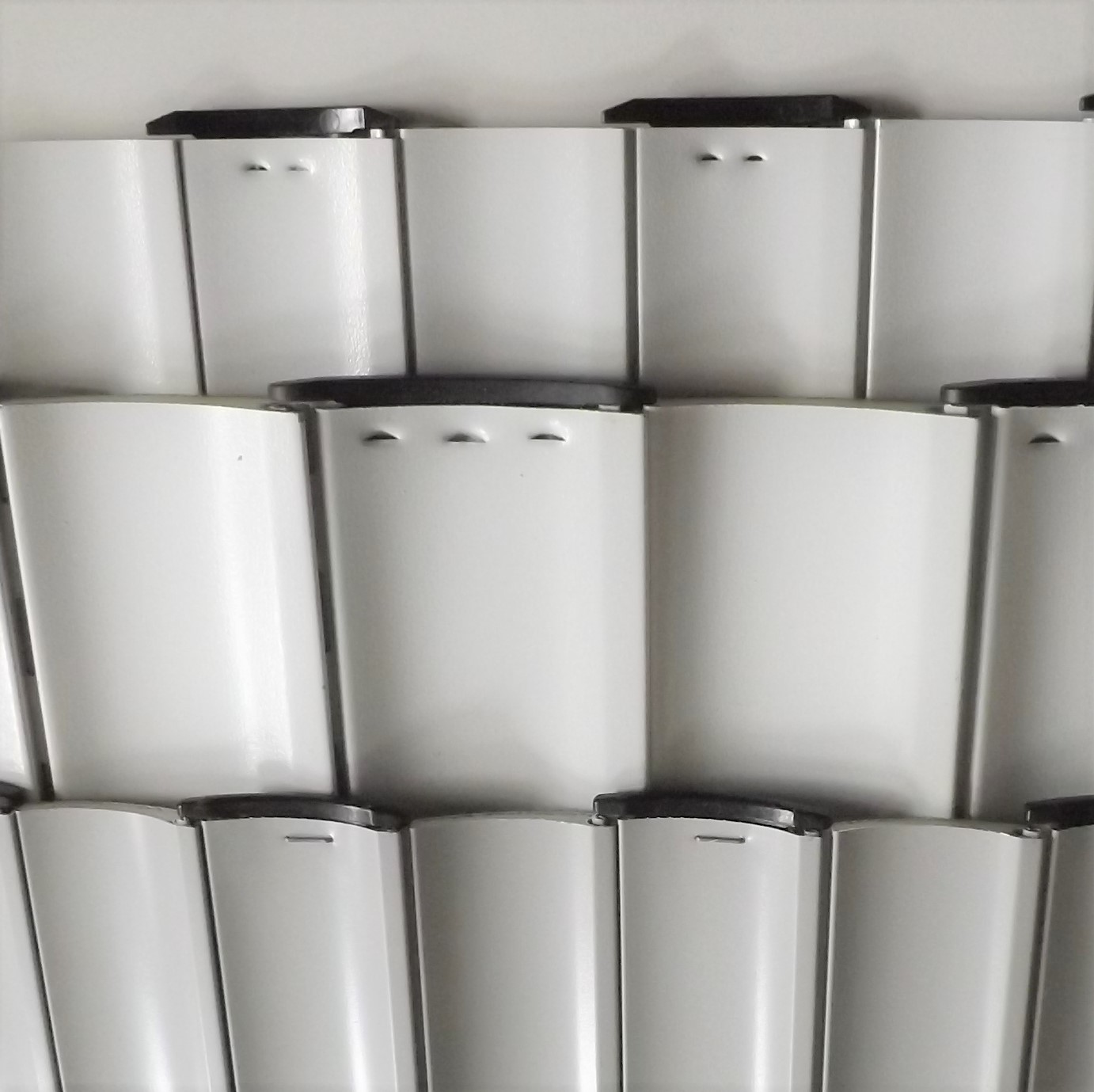

Specificatamente pensata per il confezionamento fuori linea di avvolgibili in alluminio e acciaio, di lunghezza compresa tra 500 e 6500 mm. Una volta inseriti alle estremità del telo, i tappi in plastica vengono bloccati nel profilo mediante graffette metalliche (singola o doppia) o punzonatura (da sopra o da sotto). Lo stesso sistema può essere impiegato anche per l’assemblaggio di profili in PVC per le coperture per piscine.

La versione base, CAP-ST, consente di automatizzare le fasi di inserimento e fissaggio dei tappi negli avvolgibili già pre-assemblati manualmente dall’operatore.

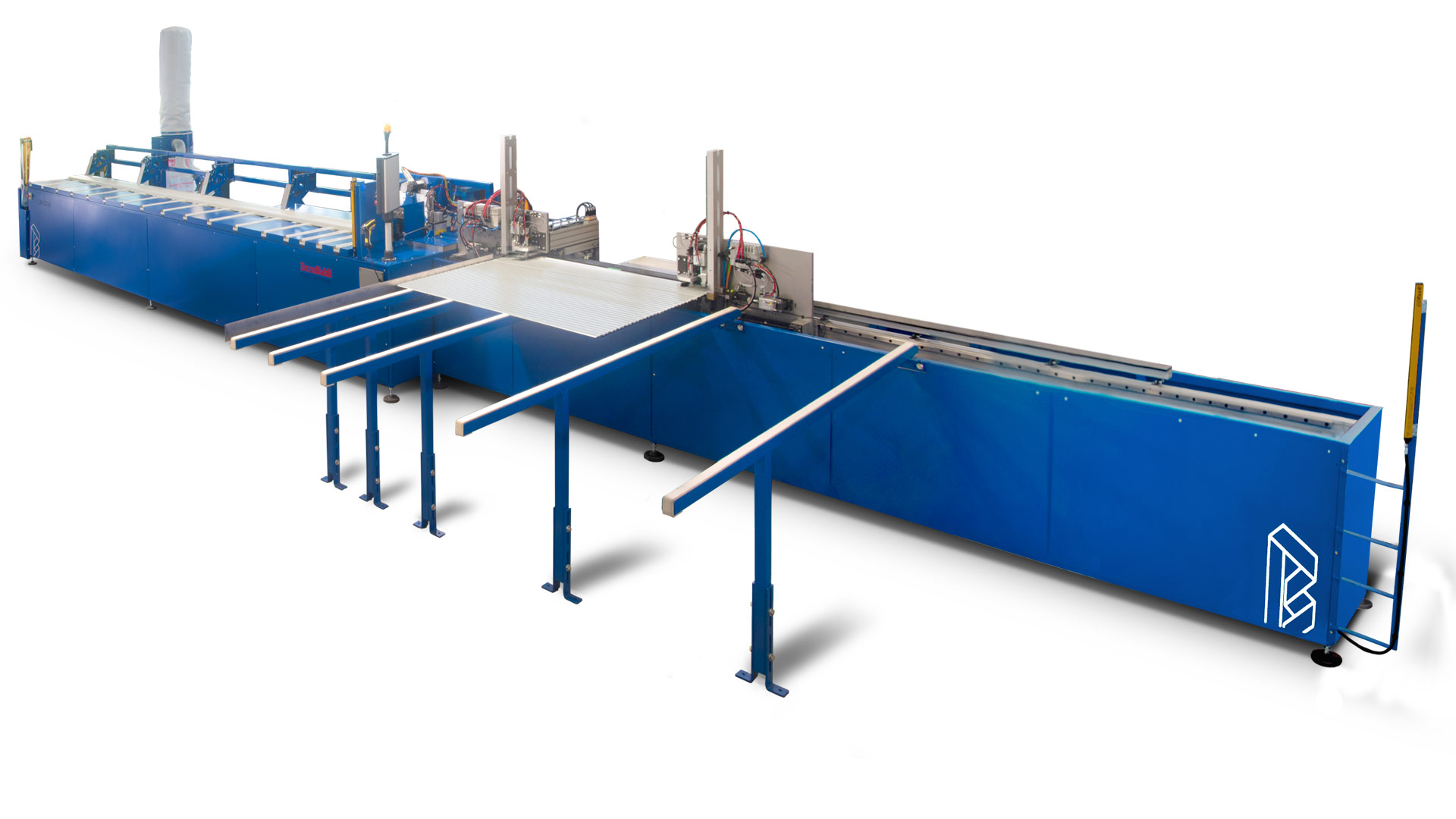

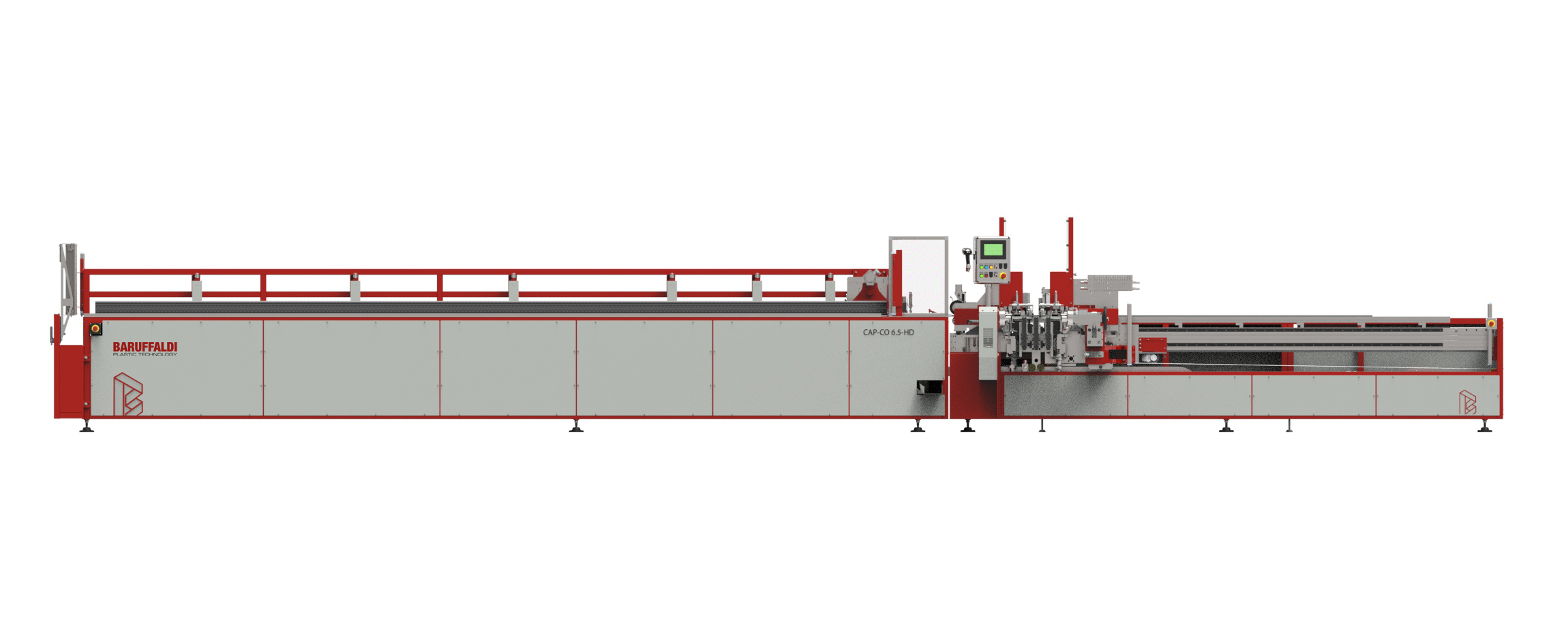

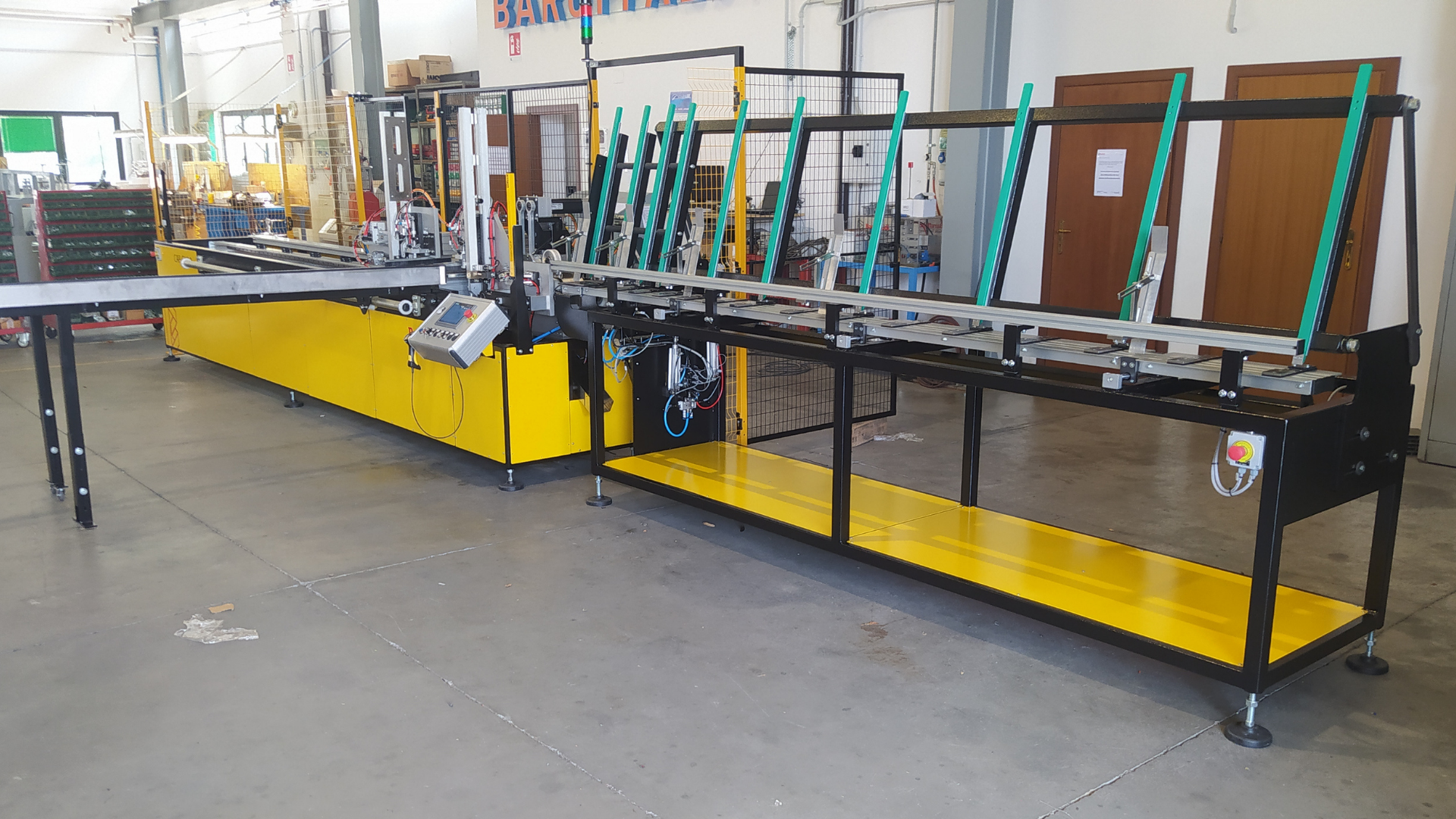

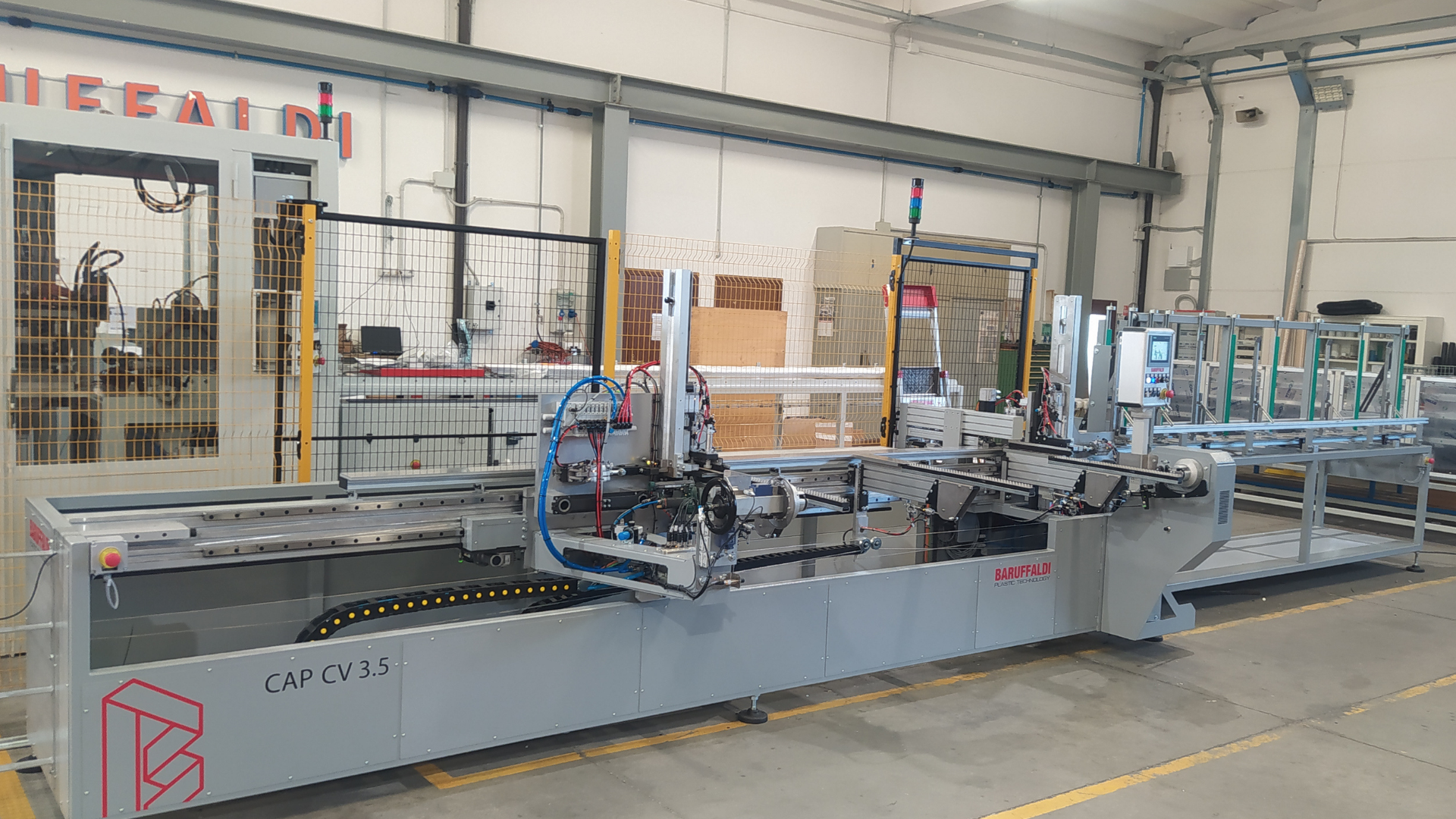

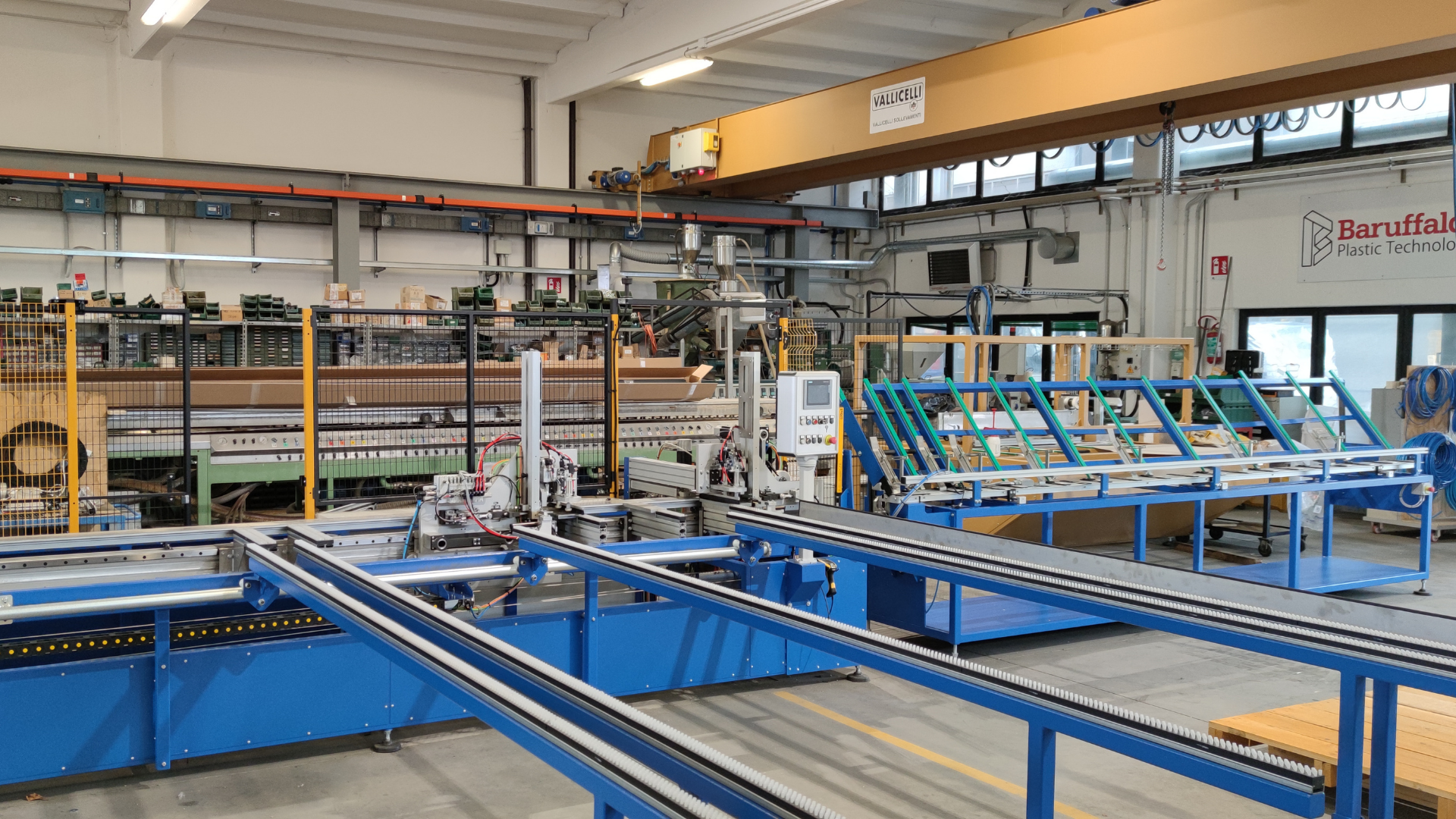

La macchina è disponibile con caricatore verticale per profili già tagliati a misura(CAP-CV) o con caricatore orizzontale per pacchi di barre pre-infilate (CAP-CO). Grazie alla modularità del nostro sistema, è possibile sviluppare diverse versioni di impianto, in base alle esigenze produttive del cliente.

Alla versione base si possono infatti aggiungere anche: un dispositivo per il taglio a misura dei profili, una punzonatrice per l’asolatura dei profili e una unità motorizzata, o semi-automatica per l’arrotolamento del telo finito.

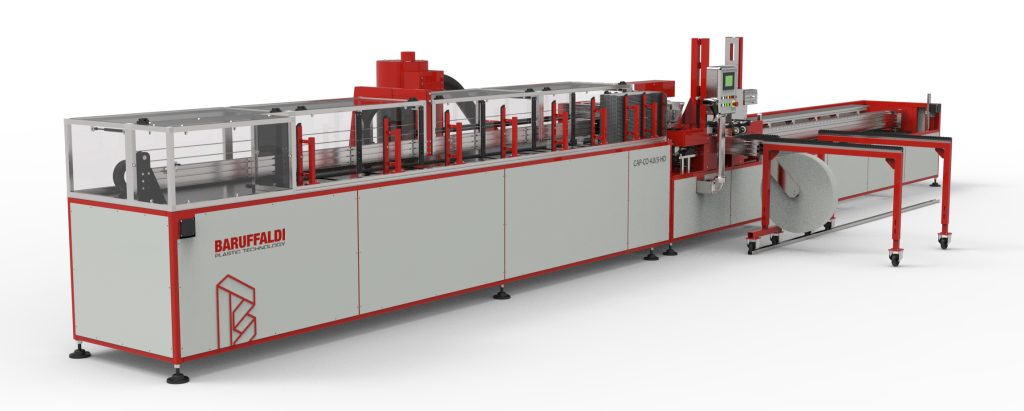

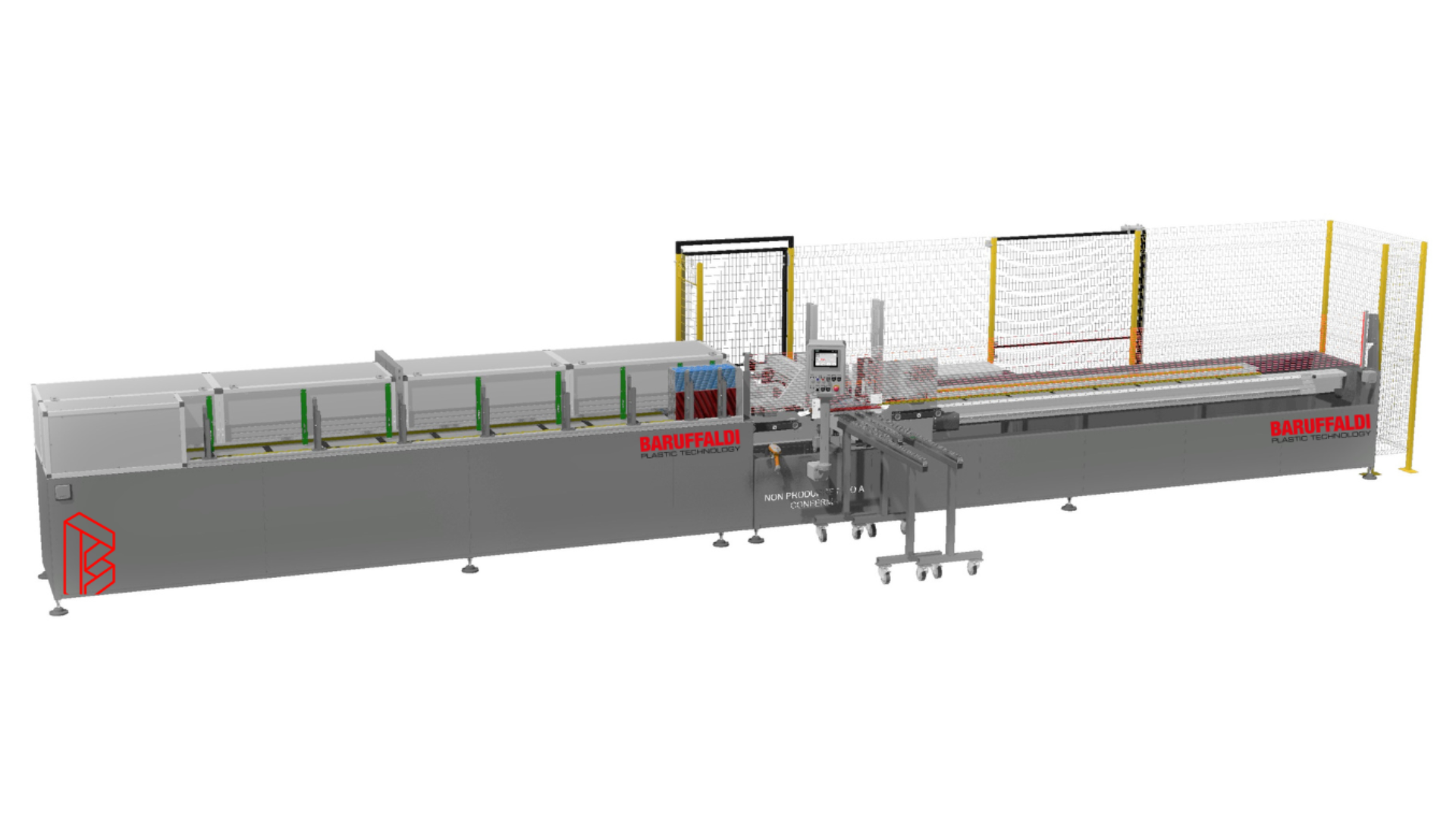

La versione CAP-CO è disponibile anche nella variante con un inseritore per pacchi di 4 stecche per velocità di produzione elevate. Grazie a questo speciale inseritore la macchina è in grado di inserire pacchi di 3 / 4 stecche alla volta, velocizzando notevolmente il processo. Con questa macchina è possibile produrre un m² in circa un minuto*.

Il software è stato studiato e progettato per confezionare teli di ogni lunghezza, inserendo anche più programmi alla volta, il terminale metallico alla fine del telo ed il catenacciolo intermedio. In aggiunta, le infilatappi possono essere equipaggiate con uno scanner per la lettura dei codici a barre e l’immissione automatica dei dati di produzione.

Su richiesta del cliente, possiamo fornire anche tazze vibranti indipendenti per l’inserimento automatico dei tappi all’interno di specifiche guide, che ne agevolano l’alimentazione nel caricatore dell’infilatappi.

Esclusivo sistema Baruffaldi per avvolgibili con PU ad ALTA DENSITA'

Tutte le nostre Cap Inserter, possono essere equipaggiate con un’unità aggiuntiva specificatamente pensata da Baruffaldi per la creazione della cava per il tappo nel poliuretano espanso ad alta densità. Questa unità è stata appositamente studiata e progettata per creare lo spazio necessario per l’alloggiamento del tappo senza l’utilizzo di frese, in questo modo il processo risulta più veloce, senza polvere e può essere applicato a profili di tutte le dimensioni. In questo modo, Baruffaldi dà al cliente la possibilità, con una sola macchina, di confezionare avvolgibili con stecche di ogni dimensione (sia mini che maxi) e con PU sia a bassa che alta densità.

Vantaggi

Caratteristiche tecniche

*dato puramente indicativo, che varia in base a dimensioni e geometria del profilo.
