La Nuova Generazione Di CapInserter Baruffaldi
Ad alta velocità e per alta densità

Nel corso del 2022, i tecnici della Baruffaldi hanno studiato e progettato diversi upgrade della CapInserter, la macchina automatica specificatamente pensata per il confezionamento fuori linea di avvolgibili in alluminio e acciaio, di lunghezza compresa tra 500 e 6500 mm.

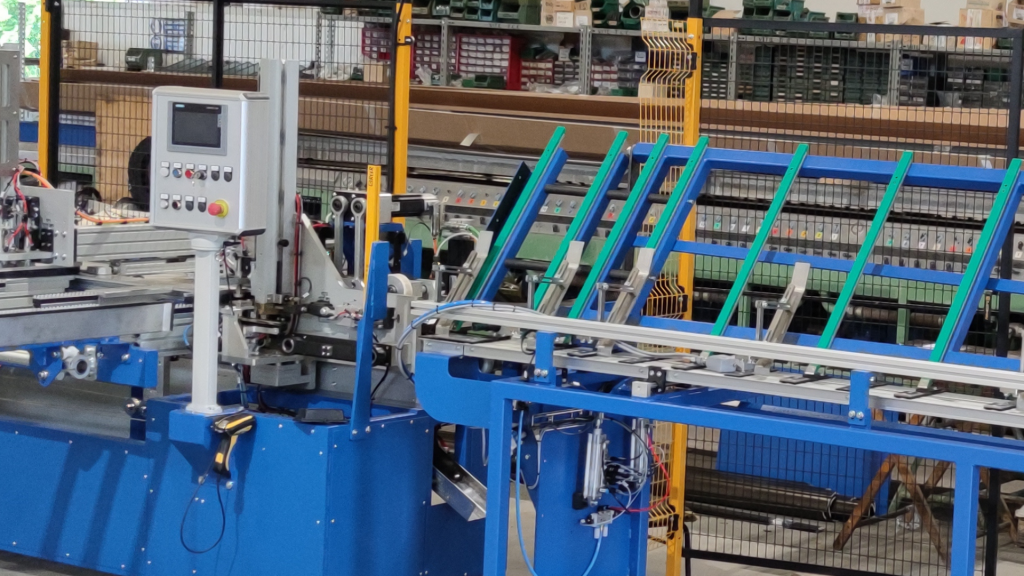

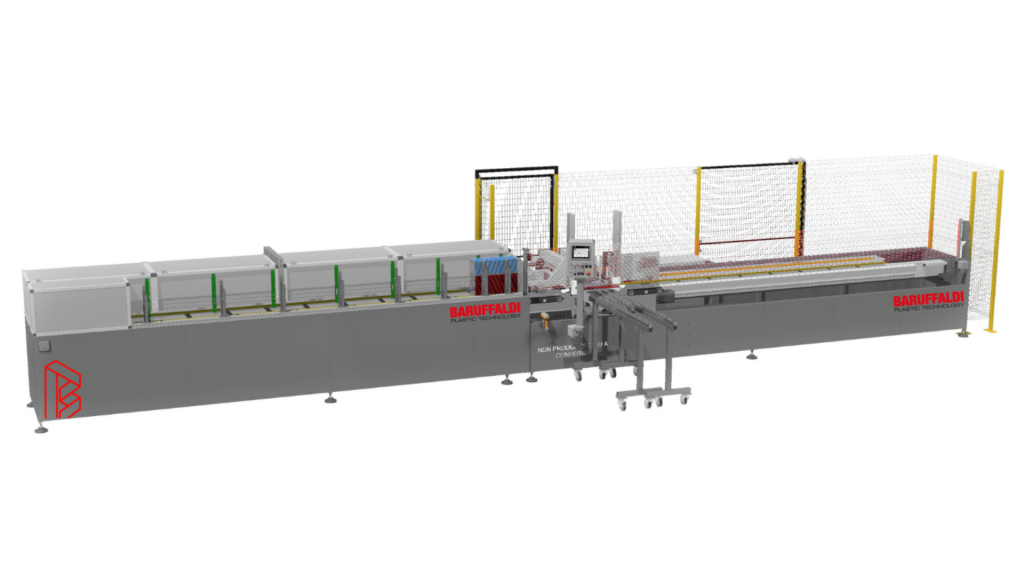

La CapInserter, da tempo venduta con successo in tutto il mondo, è estremamente flessibile, in quanto può essere costituita solo dalle unità di cui il cliente ha bisogno. Nello specifico, viene offerta con tre diversi tipi di caricatori di lunghezza variabile in base alle necessità produttive ed al budget di investimento. Il modello base CAP-ST è costituito da un caricatore per teli pre-confezionati a mano, la CAP-CV è equipaggiata con un caricatore verticale per profili tagliati a misura e la CAP-CO è equipaggiata con un caricatore orizzontale per pacchi di barre da tagliare a misura o già tagliate.

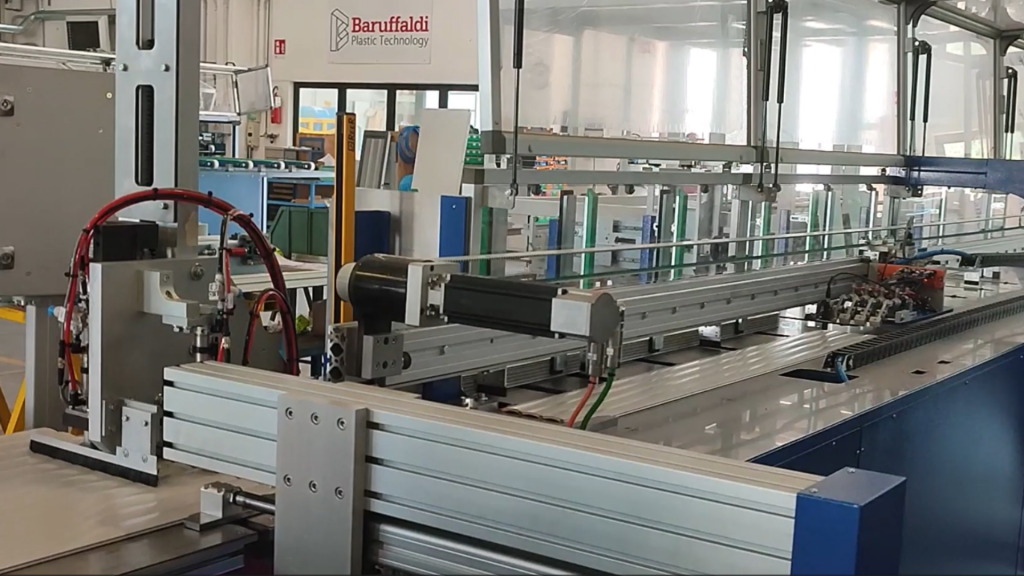

Il primo upgrade riguarda il caricatore orizzontale, su cui l’operatore carica manualmente un pacco di barre in lavorazione e uno di scorta. La macchina sfila le stecche automaticamente, le taglia a misura e scarica quelle troppo corte per essere lavorate sul lato opposto della macchina. Grazie al ridimensionamento di motori, spintori e traino di alimentazione delle stecche, ora questa tipologia di caricatore è molto più veloce. In aggiunta, è stato studiato un caricatore orizzontale per pacchi di barre già tagliate a misura appositamente per i clienti che profilano. In questo caso la macchina assembla mini teli da 3 o 4 profili alla volta, di conseguenza la velocità di produzione è estremamente elevata, circa 1 m2 al minuto e del tutto sincronizzata alla velocità della linea di profilatura.

In funzione di come il cliente acquista i pacchi di stecche, ovvero già asolati o meno e già tagliati o meno, è possibile allestire la CapInserter con una punzonatrice elettro-meccanica ad alta velocità di nuova concezione per l’asolatura delle stecche e/o con una nuova taglierina a disco con movimento trasversale servo-assistito, in grado di garantire un’ottima qualità di taglio, mantenendo elevata anche la velocità di processo. La CAP-CO completa di taglierina ha una produttività di circa 3 m2 in 2 minuti e 30.

Dopodiché, le stecche singole o pre-infilate, asolate e tagliate a misura, vengono assemblate automaticamente a formare il telo grazie ad un sistema di infilaggio preciso e veloce, che garantisce anche l’integrità del prodotto. Il banco di confezionamento, di lunghezza variabile a seconda della richiesta del cliente, è costituito da due teste infilatappi, una fissa e l’altra mobile per lunghezze di confezionamento variabili, che inseriscono automaticamente i tappi in plastica alle estremità del telo. I tappi vengono poi bloccati nel profilo mediante graffette metalliche (singola o doppia) o punzonatura (da sopra o da sotto o entrambe) assecondando la preferenza del cliente.

La CapInserter può essere equipaggiata anche con un arrotolatore avvolgitore semi-automatico, che pinza automaticamente il telo in lavorazione e lo arrotola.

La grande novità del 2022 è l’aggiunta di due teste, posizionate prima delle teste infilatappi, per la creazione delle sedi per i tappi nel poliuretano espanso ad alta densità in profili di tutte le dimensioni. Oggi Baruffaldi offre al cliente la possibilità di confezionare avvolgibili con stecche sia mini che maxi e con PU sia a bassa che ad alta densità con una sola macchina e utilizzando gli stessi tappi. Quest’innovazione ha riscontrato parecchio interesse soprattutto in Italia, dove gli avvolgibili in alluminio con PU ad alta densità stanno riscuotendo un grande successo, e sono già stati venduti 7 impianti che entreranno in funzione nel corso del 2023.

Anche il software è stato riprogettato ed integrato con tutte le varianti per poter confezionare teli di lunghezza diversa, inserendo anche più programmi alla volta, e gestire il terminale metallico alla fine del telo ed il catenacciolo intermedio. Da ultimo, le CapInserter possono essere equipaggiate sia con uno scanner per la lettura dei codici a barre e l’immissione automatica dei dati di produzione nel pannello operatore che con il pacchetto Industria 4.0.

Sia la CAP-CV che la CAP-CO sono macchine automatiche che, data la grande autonomia dei caricatori e l’elevato grado di automazione, sono gestibili da un unico operatore che, durante il confezionamento, può, oltre a controllare la qualità del telo, anche imballare le tapparelle finite.

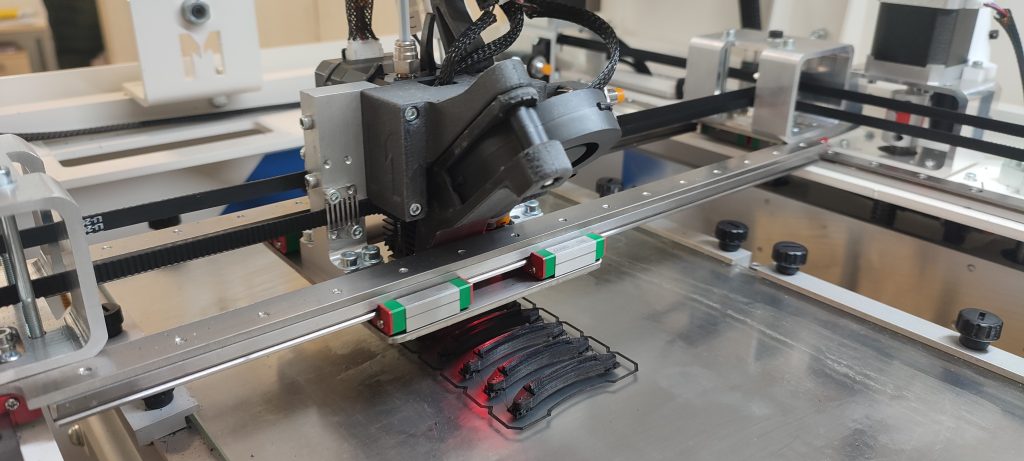

L’ufficio tecnico Baruffaldi collabora con il cliente per definire la migliore geometria dei tappi utilizzando anche la stampa 3D per realizzare tappi prototipali per i test preliminari, volti a verificare funzionalità e tenuta degli stessi.

A corredo dell’impianto forniamo anche le tazze vibranti che confezionano i caricatori di tappi da inserire nelle teste infilatappi della CapInserter.

Grazie agli upgrade messi a punto durante il 2022, oggi la CapInserter è una macchina automatica con un elevato livello tecnologico, modulare, affidabile e ad alta produttività. “La nostra missione – dice l’Amministratore Delegato dott. Alberto Dosi – è diventare il riferimento di mercato nel settore delle macchine per il confezionamento di avvolgibili in alluminio a bassa, media e alta densità per prestazioni e tecnologia, proponendo ai nostri clienti soluzioni all’avanguardia che, grazie alla loro modularità e versatilità, soddisfano le loro esigenze di produttività, qualità, sicurezza ed anche sostenibilità.”
